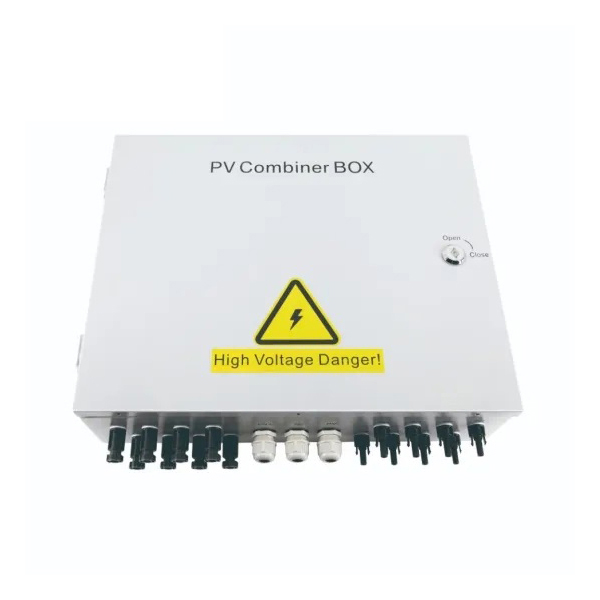

Kotak Agihan Sistem Panel Suria Ip65 ke kotak simpang, yang merupakan kepungan elektrik yang menyatukan berbilang wayar dan kabel dengan selamat melalui pelbagai pintu masuk. Kotak penggabung solar menggabungkan output pelbagai rentetan modul PV untuk sambungan ke penyongsang.
Kotak Agihan Sistem Panel Suria Ip65 input DC sintetik 24 komponen PV kepada 1 output. Setiap saluran adalah dengan fius. Bahagian keluaran dilengkapi dengan perlindungan kilat dan pemutus litar. Ia sangat memudahkan pendawaian input kabinet pengagihan kuasa DC dan penyongsang. Realisasikan perlindungan kilat, perlindungan litar pintas dan perlindungan pembumian. Kotak penggabung PV dibahagikan kepada dua jenis: kotak intrlligent dan kotak bukan pintar . Kotak penggabung PV pintar dilengkapi dengan unit pemantauan, kemudian mengesan arus input setiap rentetan, mengesan suhu dalam, mengesan status perlindungan kilat, mengesan status pemutus litar dan meringkaskan voltan keluaran dan sebagainya.
Reka bentuk dan konfigurasi mengikut ketat dengan spesifikasi Teknikal untuk peralatan simpang fotovoltaik CGC/GF 037:2014.
Berikan pengguna produk sistem fotovoltaik yang selamat, ringkas, cantik dan terpakai.
Produk ini menggunakan jenis pemasangan dinding luar, yang menyesuaikan diri dengan persekitaran yang keras. Sebagai tambahan kepada komponen teras, yang lain boleh disesuaikan mengikut keperluan pengguna.
| nama | ZC-24 |
| Voltan dc maksimum sistem | 1000 |
| Arus input maksimum untuk setiap rentetan | 15A |
| Rentetan input maksimum | 24 |
| Arus suis keluaran maksimum | 400A |
| Bilangan penyongsang MPPT | N |
| Bilangan rentetan Output | 1 |
| Kategori ujian | ‖ perlindungan gred |
| Arus nyahcas nominal | 20ka |
| Arus nyahcas maksimum | 40ka |
| Tahap perlindungan voltan | 3.8kv |
| Voltan operasi berterusan maksimum Uc | 1050A |
| tiang | 3P |
| Ciri struktur | Modul tekan palam |
| Gred perlindungan | IP65 |
| Suis keluaran | Suis pengasingan DC(standard)/litar DC |
| DC MC4/DC FUSE/Pelindung Lonjakan DC | Standard |
| Modul pemantauan/Diod Mencegah | Pilihan |
| Kaedah pemasangan | Jenis pemasangan dinding |
| Suhu Operasi | -25ºC--+55ºC |
| Kenaikan suhu | 2km |
| Kelembapan relatif yang dibenarkan | 0-95%, tiada pemeluwapan |
