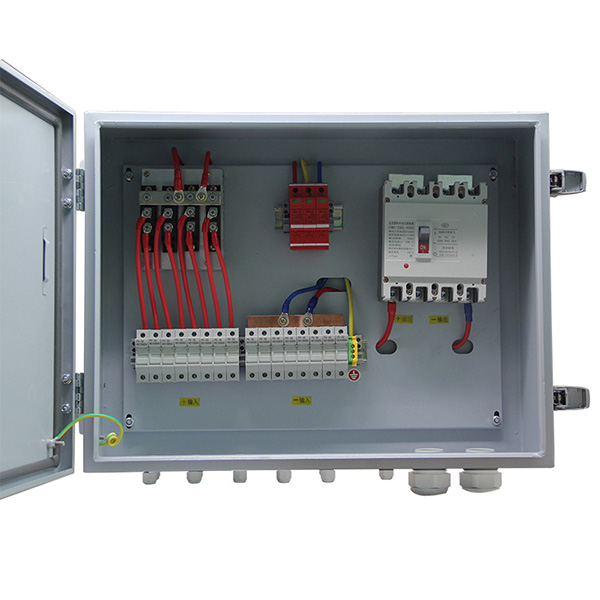

Kotak Penggabung Rentetan Array Sistem Suria DC ke kotak simpang, yang merupakan kepungan elektrik yang menyatukan berbilang wayar dan kabel dengan selamat melalui pelbagai pintu masuk. Kotak penggabung solar menggabungkan output pelbagai rentetan modul PV untuk sambungan ke penyongsang.
Kotak Penggabung Rentetan Array Sistem Suria DC Dengan perlindungan keseluruhan seperti pencegahan serangan balas, perlindungan arus lebih, perlindungan voltan lampau dan pencegahan kilat, kotak penggabung PV digunakan untuk mengurangkan wayar penyambung antara modul PV dan penyongsang atau pengawal, memudahkan penyelenggaraan, mengurangkan kehilangan dan meningkatkan keselamatan dan kebolehpercayaan produk. Kotak penggabung PV yang dihasilkan oleh kami mempunyai semua fungsi di atas dan menyediakan pengguna dengan penyelesaian lengkap untuk sistem penjanaan kuasa PV.
1）Dua kumpulan input dan output tatasusunan PV bebas untuk aplikasi fleksibel dalam skema sambungan yang berbeza;
2) Tatasusunan input PV berbilang yang setiap satunya mempunyai arus maksimum 10A;
3) Fius voltan tinggi yang disediakan untuk pencegahan serangan balas setiap tatasusunan input PV;
4) Peranti perlindungan kilat voltan tinggi khas untuk modul PV;
5) Pemutus litar voltan tinggi khas untuk kawalan keluaran modul PV;
6) Tahap perlindungan IP65 untuk memenuhi keperluan pemasangan luar.
| Model | ZC4T | ZC6T | ZC8T | ZC10T |
| Input data | ||||
| Bilangan tatasusunan input PV | 4 | 6 | 8 | 10 |
| Arus maksimum setiap tatasusunan input PV | 10A | |||
| Puse untuk setiap tatasusunan input PV | 10A | |||
| Nombor wayar setiap tatasusunan input PV | PG7,4mm² | |||
| Data keluaran | ||||
| Bilangan saluran keluaran | 1 | 2 | ||
| Arus keluaran maksimum | 40A | 60A semuanya (saluran keluaran 30A) | 80A semuanya (saluran keluaran 40A) | 100A semuanya (saluran keluaran 50A) |
| Nombor wayar setiap saluran keluaran | PG16,8mm2 untuk setiap saluran keluaran | PG16,10mm2 untuk setiap saluran keluaran | PG16,10mm2 untuk setiap saluran keluaran | PG16,12mm2 untuk setiap saluran keluaran |
| Voltan keluaran maksimum | 800VDC | |||
| Pemutus litar keluaran DC | tersedia | |||
| Data lain | ||||
| Perlindungan | IP65 | |||
| Suhu | -30℃~+60℃ | |||
| Berat rujukan (berat bersih/berat kasar) | 5.3/9.3 | 8.4/12.9 | 9.5/14.3 | 10.8/15.6 |
| Dimensi peralatan D*W*H (mm) | 340*300*140 | 360*340*145 | 400*420*145 | |
| Dimensi pembungkusan D*W*H (mm) | 450*420*245 | 470*450*255 | 530*510*255 | |
| Kaedah penyejukan | Penyejukan semula jadi | |||
| Perlindungan lonjakan | tersedia | |||
| Nombor wayar tanah | ≥6mm2 | |||
